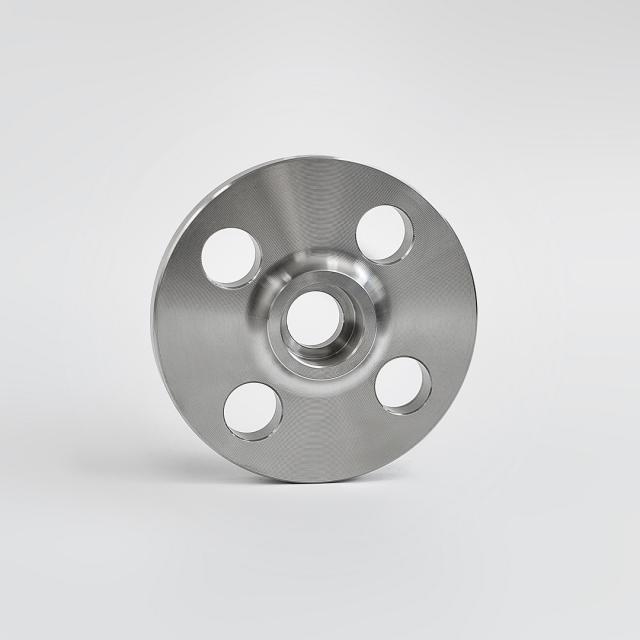

承插焊不銹鋼法蘭

英文名稱: Plate Flange 定義密封面型式常用材質:A182 F304,A182 F304L,A182 F316,A182 F316L 常用標準:ASME/ANSI B16.5,HG/T20592,HG/T20615 壓力范圍

在線咨詢

詳細介紹

法蘭(Flange)，又叫法蘭凸緣盤或突緣。法蘭是軸與軸之間相互連接的零件，用于管端之間的連接;也有用在設備進出口上的法蘭，用于兩個設備之間的連接，如減速機法蘭。法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。管道法蘭系指管道裝置中配管用的法蘭，用在設備上系指設備的進出口法蘭。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接(絲扣連接)法蘭、焊接法蘭和卡夾法蘭。法蘭都是成對使用的,低壓管道可以使用絲接法蘭，四公斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封墊，然后用螺栓緊固。不同壓力的法蘭厚度不同，它們使用的螺栓也不同。水泵和閥門，在和管道連接時，這些器材設備的局部，也制成相對應的法蘭形狀，也稱為法蘭連接。凡是在兩個平面周邊使用螺栓連接同時封閉的連接零件，一般都稱為“法蘭”，如通風管道的連接，這一類零件可以稱為“法蘭類零件”。但是這種連接只是一個設備的局部，如法蘭和水泵的連接，就不好把水泵叫“法蘭類零件”。比較小型的如閥門等，可以叫“法蘭類零件”。

分類方法

　　1、按化工(HG)行業標準分：整體法蘭(IF)、螺紋法蘭(Th)、板式平焊法蘭(PL)、帶頸對焊法蘭(WN)、帶頸平焊法蘭(SO)、承插焊法蘭(SW)、對焊環松套法蘭(PJ/SE)、平焊環松套法蘭(PJ/RJ)、襯里法蘭蓋(BL(S))、法蘭蓋(BL) [2] 。

　　2、按石化(SH)行業標準分：螺紋法蘭(PT)、對焊法蘭(WN)、平焊法蘭(SO)、承插焊法蘭(SW)、松套法蘭(LJ)、法蘭蓋(不表注)。

　　3、按機械(JB)行業標準分：整體法蘭、對焊法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。

　　4、按國家(GB)標準分：整體法蘭、螺紋法蘭、對焊法蘭、帶頸平焊法蘭、帶頸承插焊法蘭、對焊環帶頸松套法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。

材質

　　WCB(碳鋼)、LCB(低溫碳鋼)、LC3(3.5%鎳鋼)、WC5(1.25%鉻0.5%鉬鋼)、WC9(2.25%鉻)、C5(5%鉻0.5%鉬)、C12(9%鉻1%鉬)、CA6NM(4(12%鉻鋼)、CA15(4)(12%鉻)、CF8M(316不銹鋼)、CF8C(347不銹鋼)、CF8(304不銹鋼)、CF3(304L不銹鋼)、CF3M(316L不銹鋼)、CN7M(合金鋼)、M35-1(蒙乃爾)、N7M(哈斯特鎳合金B)、CW6M(哈斯塔鎳合金C)、CY40(因科鎳合金)等。

技術參數

GB9119，2-88
in	公稱通徑	16kg = 1.6MPa
in	公稱通徑	法蘭外徑	螺栓孔距	螺栓直徑	螺栓孔數	法蘭厚度
3/8	DN 10	90	60	14	4	14
1/2	DN 15	95	65	14	4	14
3/4	DN 20	105	75	14	4	16
1	DN 25	115	85	14	4	16
1 1/4	DN 32	140	100	18	4	18
1 1/2	DN 40	150	110	18	4	18
2	DN 50	165	125	18	4	20
21/2	DN 65	185	145	18	4	20
3	DN 80	200	160	18	8	20
3 1/2	DN 100	220	180	18	8	22
4	DN 125	250	210	18	8	22
5	DN 150	285	240	22	8	24
6	DN 200	340	295	22	8	26
8	DN 250	405	355	26	12	29
10	DN 300	460	410	26	12	32
12	DN 350	520	470	26	16	35
14	DN 400	580	525	30	16	38
16	DN 450	640	585	30	20	42
18	DN 500	715	650	33	20	46
20	DN 600	840	770	36	20	52
